NOTE TECNICHE STAFFE NOTE TECNICHE STAFFE
TECHNICAL NOTES BRACKETS TECHNICAL NOTES BRACKETS

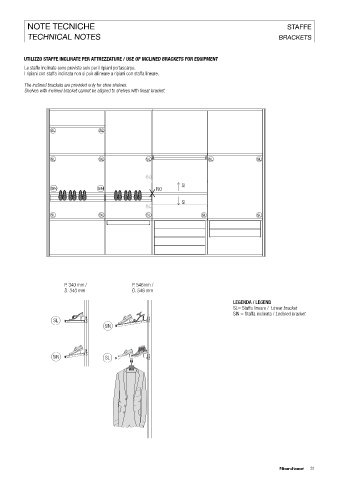

UTILIZZO STAFFE PER ATTREZZATURE / USE OF BRACKETS FOR EQUIPMENT UTILIZZO STAFFE INCLINATE PER ATTREZZATURE / USE OF INCLINED BRACKETS FOR EQUIPMENT
Gli elementi orizzontali interni possono essere spostati in altezza utilizzando gli alloggiamenti della cremagliera con passo 20 mm. Le staffe inclinate sono previste solo per i ripiani portascarpe.
Per poter inserire luci LED orizzontali nei ripiani legno e frame è necessaria l’elettrificazione delle cremagliere e delle staffe. I ripiani con staffa inclinata non si può allineare a ripiani con staffa lineare.
The internal horizontal elements can be moved in height using the rack housings with 20 mm pitch. The inclined brackets are provided only for shoe shelves.
To be able to insert horizontal LED lights in the wooden shelves and frames, it is necessary to electrify the racks and brackets. Shelves with inclined bracket cannot be aligned to shelves with linear bracket

SI
NO

SI

Liberta’ di posizionamento in altezza /
Customizable positions in height

Distanza minima P. 340 mm / P. 546mm /
elementi orizzontali / D. 340 mm D. 546 mm
1 Minimal space of
Passo cremagliera 20 mm. / horizontal units LEGENDA / LEGEND
Rack drilling distance 20 mm SL= Staffa lineare / Linear bracket
SIN = Staffa inclinata / Lnclined bracket
Passo cremagliera 20 mm. / 120 SL SIN
Rack drilling distance 20 mm 82

2 SIN SL

senza elettrificazione / con elettrificazione /
without electrification with electrification

3

Punto di contatto
per elettrificazione /
Touch point
for electrification
30 31
