NOTE TECNICHE COMPONIBILITA’ NOTE TECNICHE ALLINEAMENTI
TECHNICAL NOTES MODULARITY TECHNICAL NOTES MODULARITY

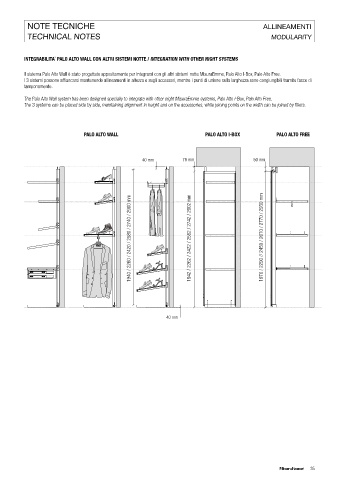

PROGETTAZIONE ATTREZZATURE / EQUIPMENT DESIGN INTEGRABILITA` PALO ALTO WALL CON ALTRI SISTEMI NOTTE / INTEGRATION WITH OTHER NIGHT SYSTEMS

Il sistema Palo Alto Wall è stato progettato appositamente per integrarsi con gli altri sistemi notte MisuraEmme, Palo Alto I-Box, Palo Alto Free.
I 3 sistemi possono affiancarsi mantenendo allineamenti in altezza e sugli accessori, mentre i punti di unione sulla larghezza sono congiungibili tramite fasce di
tamponamento.

The Palo Alto Wall system has been designed specially to integrate with other night MisuraEmme systems, Palo Alto I-Box, Palo Alto Free.
The 3 systems can be placed side by side, maintaining alignment in height and on the accessories, while joining points on the width can be joined by fillers.

PALO ALTO WALL PALO ALTO I-BOX PALO ALTO FREE

40 mm 78 mm 50 mm

1940 / 2260 / 2420 / 2580 / 2740 / 2900 mm 1942 / 2262 / 2422 / 2582 / 2742 / 2902 mm 1970 / 2290 // 2450 / 2610 / 2770 / 2930 mm

1940 / 2260 / 2420 / 2580 / 2740 / 2900 mm.
38 38 38 38 38 38
38 38 38 38
38 38 40 mm

38 2040 / 2340 / 2500 / 2660 / 2820 / 2980 mm.

38

38 38 38
38
38 38 38
38 montante / upright soffitto / ceiling

38 38 38 38
SEZIONE A-A / SEZIONE B-B / SEZIONE C-C / SEZIONE D-D / SEZIONE E-E / SEZIONE F-F /
SECTION A-A SECTION B-B SECTION C-C SECTION D-D SECTION E-E SECTION F-F
