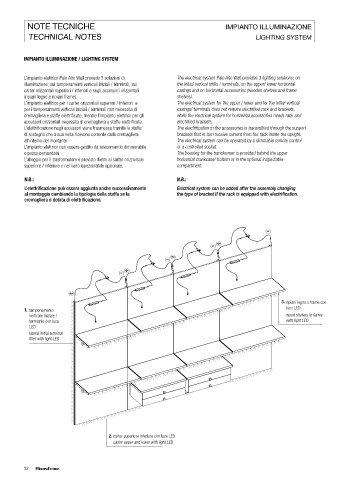

Page 34 - Palo Alto Wall DOLI-PW22-3

NOTE TECNICHE IMPIANTO ILLUMINAZIONE NOTE TECNICHE IMPIANTO ILLUMINAZIONE
TECHNICAL NOTES LIGHTING SYSTEM TECHNICAL NOTES LIGHTING SYSTEM

IMPIANTO ILLUMINAZIONE / LIGHTING SYSTEM DETTAGLIO SOLUZIONI LED / DETAIL OF LED SOLUTIONS

L’impianto elettrico Palo Alto Wall prevede 3 soluzioni di The electrical system Palo Alto Wall provides 3 lighting solutions; on
illuminazione; sui tamponamenti verticali iniziali / terminali, sui the initial vertical infills / terminals, on the upper/ lower horizontal 1. Tamponamento verticale iniziale / terminale con luce LED
carter orizzontali superiori / inferiori e sugli accessori orizzontali casings and on horizontal accessories (wooden shelves and frame Vertical initial / terminal filler with LED light
(ripiani legno e ripiani frame). shelves).
L’impianto elettrico per i carter orizzontali superiori / inferiori e The electrical system for the upper / lower and for the initial vertical E possibile inserire nel tamponamento laterale iniziale / terminale
per i tamponamenti verticali iniziali / terminali non necessita di casings/ terminals does not require electrified rack and brackets, legno per composizioni non in nicchia luce LED verticale.
cremagliera e staffe elettrificate, mentre l’impianto elettrico per gli while the electrical system for horizontal accessories needs rack and Luce LED riducibile al millimetro senza supplemento. 122 mm 122 mm
accessori orizzontali necessita di cremagliera e staffe elettrificate. electrified brackets. Non necessita di cremagliere e staffe elettrificate. Minimo / Minimun Minimo / Minimun
L’elettrificazione negli accessori viene trasmessa tramite le staffe The electrification in the accessories is transmitted through the support
di sostegno che a sua volta ricevono corrente dalla cremagliera brackets that in turn receive current from the rack inside the upright. It is possible to insert in the side initial / terminal wood filler for
all’interno del montante. The electrical system can be operated by a dimmable remote control compositions not in niche vertical LED light.
L’impianto elettrico può essere gestito da telecomando dimmerabile or a controlled socket. LED light can be reduced to the millimeter without surcharge.
o presa comandata. The housing for the transformer is provided behind the upper It does not need racks and electrified brackets.
L’alloggio per il trasformatore è previsto dietro al carter orizzontale horizontal crankcase/ bottom or in the optional inspectable
superiore / inferiore o nel vano ispezionabile opzionale. compartment.

N.B.: N.B.:
L’elettrificazione può essere aggiunta anche successivamente Electrical system can be added after the assembly changing
al montaggio cambiando la tipologia della staffa se la the type of bracket if the rack is equipped with electrification.
cremagliera è dotata di elettrificazione.
2. Carter orizzontale superiore / inferiore con luce LED carter superiore con led
Upper/ lower horizontal carter with light LED lower carter with led
40 mm
E possibile inserire nel carter superiore / inferiore luce LED pannello boiserie
orizzontale. boiserie panel
Luce LED riducibile al millimetro senza supplemento.
Non necessita di cremagliere e staffe elettrificate.
montante
It is possible to insert into the casing upper / lower horizontal upright
LED light.
LED light can be reduced to the millimeter without surcharge.
It does not need racks and electrified brackets.

3. ripiani legno o frame con
1. tamponamento luce LED
verticale iniziale / wood shelves or farme 40 mm carter inferiore con led
termianle con luce with light LED upper carter with led
LED
lateral initial terminal
filler with light LED

3. Ripiani legno o frame con luce LED
Wood shelves or frame with light LED
E possibile inserire luci LED orizzontali.
Luce LED riducibile al millimetro senza supplemento.
Necessaria l’elettrificazione delle cremagliere e delle staffe.

It is possible to insert horizontal LED lights.
LED light can be reduced to the millimeter without surcharge.
Necessary the electrification of the racks and the brackets.

2. carter superiore inferiore con luce LED
carter upper and lower with light LED
