NOTE TECNICHE ANGOLO NOTE TECNICHE ANGOLO
TECHNICAL NOTES CORNER TECHNICAL NOTES CORNER

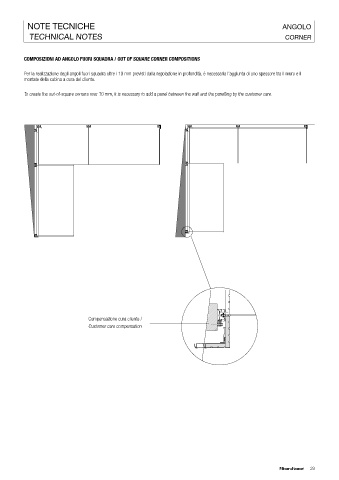

COMPOSIZIONE A DOPPIO ANGOLO CON LATI A GIUNZIONE / DOUBLE CORNER COMPOSITION WITH JOINT SIDES COMPOSIZIONI AD ANGOLO FUORI SQUADRA / OUT OF SQUARE CORNER COMPOSITIONS
Per la realizzazione degli angoli fuori squadra oltre i 10 mm previsti dalla regolazione in profondità, è necessaria l’aggiunta di uno spessore tra il muro e il
montate della cabina a cura del cliente.
602 / 762 / 922 / 602 / 762 / 922 /
1082 / 1242 mm 1082 / 1242 mm
To create the out-of-square corners over 10 mm, it is necessary to add a panel between the wall and the panelling by the customer care.
610 mm 546 mm
340 mm 546 mm
404 mm 610 mm
COMPOSIZIONE A DOPPIO ANGOLO CON LATI A TUTTA PROFONDITA´ / DOUBLE CORNER COMPOSITION WITH FULL DEPTH SIDES
602 / 762 / 922 / 1082 / 1242 mm 602 / 762 / 922 / 1082 / 1242 mm Compensazione cura cliente /
Customer care compensation
340 mm 546 mm
404 mm 610 mm
