NOTE TECNICHE ANGOLO NOTE TECNICHE ANGOLO
TECHNICAL NOTES CORNER TECHNICAL NOTES CORNER

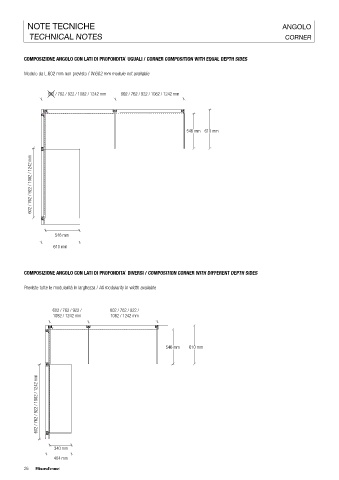

COMPOSIZIONE ANGOLO CON LATI DI PROFONDITA` UGUALI / CORNER COMPOSITION WITH EQUAL DEPTH SIDES COMPOSIZIONE ANGOLO CON LATI DI PROFONDITA` DIVERSI / COMPOSITION CORNER WITH DIFFERENT DEPTH SIDES

Modulo da L.602 mm non previsto / W.602 mm module not available Previste tutte le modularità in larghezza / All modularity in width available

602 / 762 / 922 / 1082 / 1242 mm 602 / 762 / 922 / 1082 / 1242 mm
602 / 762 / 922 / 1082 / 1242 mm 602 / 762 / 922 / 1082 / 1242 mm

602 / 762 / 922 / 1082 / 1242 mm

546 mm 610 mm 546 mm 610 mm

602 / 762 / 922 / 1082 / 1242 mm

546 mm

610 mm
340 mm
404 mm
COMPOSIZIONE ANGOLO CON LATI DI PROFONDITA` DIVERSI / COMPOSITION CORNER WITH DIFFERENT DEPTH SIDES
Non possono essere affiancati due moduli di diversa profondità. Il cambio di profondità può essere effettuato nell’angolo. /
Previste tutte le modularità in larghezza / All modularity in width available Two modules of different depth cannot be placed side by side. The change of depth can only be made in the corner.

602 / 762 / 922 / 602 / 762 / 922 /
1082 / 1242 mm 1082 / 1242 mm 340 mm
546 mm

546 mm 610 mm

602 / 762 / 922 / 1082 / 1242 mm 546 mm

340 mm
404 mm
