NOTE TECNICHE ANGOLO INTERNO NOTE TECNICHE ANGOLO ESTERNO
TECHNICAL NOTES INTERNAL CORNER TECHNICAL NOTES EXTERNAL CORNER

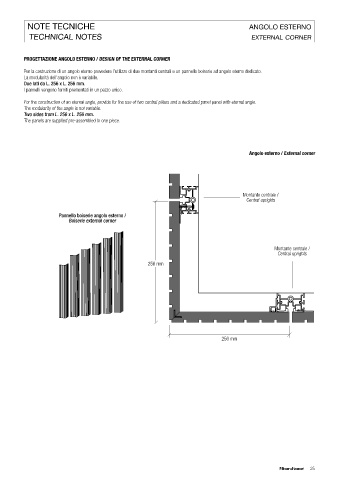

PROGETTAZIONE ANGOLO INTERNO / INTERIOR CORNER DESIGN PROGETTAZIONE ANGOLO ESTERNO / DESIGN OF THE EXTERNAL CORNER

Per la costruzione di un angolo interno prevedere l’utilizzo di un montante iniziale / terminale, di un montante centrale e due pannelli boiserie lineari. Per la costruzione di un angolo eterno prevedere l’utilizzo di due montanti centrali e un pannello boiserie ad angolo eterno dedicato.
La modularità dell’angolo è variabile modificando le misure dei pannelli lineari in larghezza e altezza. La modularità dell’angolo non è variabile.
Millerighe riducibile in larghezza passo 32 mm senza supplemento. Due lati da L. 256 x L. 256 mm.
I pannelli vengono forniti premontati in un pezzo unico.
For the construction of an internal angle provide for the use of an initial upright/ terminal, a central pillar and two linear boiserie panels.
The modularity of the angle is variable by changing the measurements of the linear panels in width and height. For the construction of an eternal angle, provide for the use of two central pillars and a dedicated panel panel with eternal angle.
Slatted wood can be reduced in width 32 mm without supplement. The modularity of the angle is not variable.
Two sides from L. 256 x L. 256 mm.
The panels are supplied pre-assembled in one piece.

Angolo interno / Internal corner Angolo esterno / External corner

Montante centrale /
Central uprights

Montante centrale /
Central uprights

Pannello boiserie lineare / Pannello boiserie angolo esterno /
Linear boiserie panel Boiserie external corner

Montante centrale /
Central uprights
256 mm
Staffa /
Rack

Montante iniziale terminale /
initial / end uprights

256 mm
