NOTE TECNICHE MONTAGGIO NOTE TECNICHE TAMPONAMENTI
TECHNICAL NOTES ASSEMBLY TECHNICAL NOTES FILLER

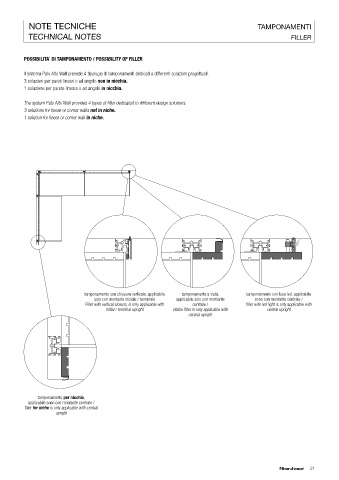

SCHEMA MONTAGGiO PANNELLI / ASSEMBLY DIAGRAM PANELS POSSIBILITA` DI TAMPONAMENTO / POSSIBILITY OF FILLER

Il sistema di montaggio Palo Alto Wall prevede l’innesto dei pannelli da destra verso sinistra tramite apposita baionetta brevettata di facile utilizzo.
Il pannello terminale qualora sia necessario può essere montato dall’alto verso il basso. Il sistema Palo Alto Wall prevede 4 tipologie di tamponamenti dedicati a differenti soluzioni progettuali.
3 soluzioni per pareti lineari o ad angolo non in nicchia.
The installation system Palo Alto Wall provides the insertion of the panels from right to left through a special patented bayonet easy to use. 1 soluzione per parete lineare o ad angolo in nicchia.
If necessary, the end panelling can be mounted from top to bottom.
The system Palo Alto Wall provides 4 types of filler dedicated to different design solutions.
3 solutions for linear or corner walls not in niche.
1 solution for linear or corner wall in niche.

Soluzione di aggancio per
terminale in nicchia /
Solution to join end panel into
the niche

UTILIZZO BOISERIE CON SOPRALZO / USE BOISERIE WITH UPPER UNIT

La progettazione della boiserie con pannelli sopralzo deve prevedere l’utilizzo di un montante a muro unico dato dalla somma dell’altezzza del modulo a terra con
l’altezza del modulo sopralzo.

The design of the boiserie with upper unit, should provide the use of a single wall upright whose height is given by the sum of floor and upper units. tamponamento con chiusura verticale, applicabile tamponamento a vista, tamponamento con luce led, applicabile
solo con montante iniziale / terminale applicabile solo con montante sono con montante centrale /
Filler with vertical closure, is only applicable with centrale / filler with led light is only applicable with
initial / terminal upright visible filler is only applicable with central upright
central upright
Boiserie sopralzo /
Upper unit boiserie

tamponamento per nicchia,
applicabile sono con montante centrale /
Boiserie a terra / filler for niche is only applicable with central
Boiserie on the floor upright

20 21
