NOTE TECNICHE MODULARITA’ NOTE TECNICHE MODULARITA' MONTANTI
TECHNICAL NOTES MODULARITY TECHNICAL NOTES UPRIGHTS MODULARITY

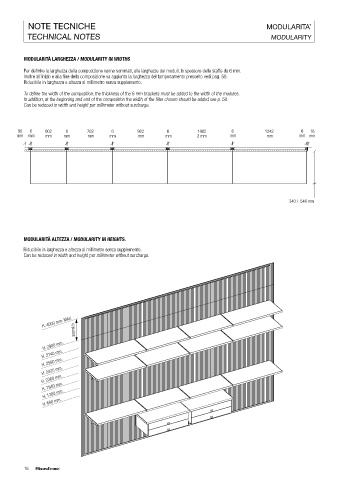

MODULARITÀ LARGHEZZA / MODULARITY IN WIDTHS SCHEMA UTILIZZO MONTANTI E MODULARITA’ / SCHEME OF USE OF UPRIGHTS AND MODULARITY Legenda montanti /

Per definire la larghezza della composizione vanno sommati, alle larghezze dei moduli, lo spessore delle staffe da 6 mm. I montanti di Palo Alto Wall si dividono in montanti iniziali / terminali e montanti centrali. Legend upright
I = iniziale / initial
Inoltre all’inizio e alla fine della composizione va aggiunta la larghezza del tamponamento prescelto vedi pag. 50. La misura in altezza della composizione è determinata dalla somma del montante più il carter superiore e il carter inferiore.
Riducibile in larghezza e altezza al millimetro senza supplemento. I montanti si applicano a muro tramite appositi distanziali che ne permettono la regolazione in profondità, mentre la regolazione in C = centrale / central
altezza è modificabile dal piede alla base del montante. T = terminale / terminal
To define the width of the composition, the thickness of the 6 mm brackets must be added to the width of the modules. Il montante iniziale della composizione va applicato singolarmente, mentre i montanti centrali vengono forniti uniti al pannello.
In addition, at the beginning and end of the composition the width of the filler chosen should be added see p. 50.
Can be reduced in width and height per millimeter without surcharge. The uprights of Palo Alto Wall are divided into initial uprights / terminal and central uprights.
The height of the composition is determined by the sum of the upright plus the upper and the lower carter.
The uprights are attached to the wall by means of special spacers that allow the adjustment in depth, while the height adjustment is
adjustable from the foot to the base of the upright.
The initial upright of the composition must be applied individually, while the central uprights are supplied united to the panel.
90 6 602 6 762 6 922 6 1082 6 1242 6 16
mm mm mm mm mm mm mm mm 2 mm mm mm mm mm I C C C T

40 mm
4000 mm
SOPRALZO /
TOP ELEMENT

2900 mm
2740 mm
2580 mm
340 / 546 mm
2420 mm
2260 mm
1940 mm
1300 mm
MODULARITÀ ALTEZZA / MODULARITY IN HEIGHTS.
660 mm
Riducibile in larghezza e altezza al millimetro senza supplemento.
Can be reduced in width and height per millimeter without surcharge.

1242 mm
1082 mm
922 mm
762 mm
602 mm
H. 4000 mm. MAX
?
H.4000 MAX
SOPRALZO sopralzo 40 mm
H. 2900 mm.
H.2980
H. 2740 mm. Piede di regolazione in Montante centrale sistema di aggancio Montante iniziale / terminale sistema di
H.2820
aggancio a muro /
H.2660
H. 2580 mm. altezza / a muro / Initial / terminal uprights wall mounting
H.2500
Adjustable foot in height
Central uprights wall mounting system
H. 2420 mm. system
H.2340
H.2020
H. 2260 mm.
H. 1940 mm.
H. 1300 mm.
H. 660 mm.

regolazione in altezza regolazione in profondità regolazione in profondità
Adjustable in height depth adjustment depth adjustment
MAX 30 mm MAX 10 mm MAX 10 mm

16 17
