NOTE TECNICHE PROFONDITA` NOTE TECNICHE MODULARITA’ PANNELLO BOISERIE
TECHNICAL NOTES DEPTH TECHNICAL NOTES BOISERIE PANELS MODULARITY

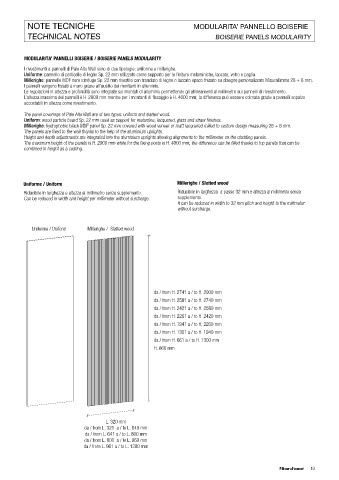

SCHEMA INGOMBRO IN PROFONDITÀ / OUTLINE OF SPACE IN DEPTH MODULARITA’ PANNELLI BOISERIE / BOISERIE PANELS MODULARITY

L’ingombro della boiserie da filo muro al filo anteriore del pannello di rivestimento è di 62 mm. I rivestimenti a pannelli di Palo Alto Wall sono di due tipologie: uniforme e millerighe.
Per calcolare l’ingombro complessivo della boiserie compresa di accessori è necessario aggiungere 2 mm d’aria più la profondità dell’accessorio prescelto. Uniforme: pannello di particelle di legno Sp. 22 mm utilizzato come supporto per le finiture melaminiche, laccate, vetro e paglia.
Millerighe: pannello MDF nero idrofugo Sp. 22 mm rivestito con tranciato di legno o laccato opaco fresato su disegno personalizzato MisuraEmme 26 + 6 mm.
The dimension of the boiserie from the wall to the front edge of the cladding panel is 62 mm. I pannelli vengono fissati a muro grazie all’ausilio dei montanti in alluminio.
To calculate the overall dimensions of the boiserie including accessories, it is necessary to add 2 mm of space plus the depth of the chosen accessory. Le regolazioni in altezza e profondità sono integrate sui montati di alluminio permettendo gli allineamenti al millimetro sui pannelli di rivestimento.
L’altezza massima dei pannelli è H. 2900 mm mentre per i montanti di fissaggio è H. 4000 mm; la differenza può esssere colmata grazie a pannelli sopalzo
accostabili in altezza come rivestimento.
The panel coverings of Palo Alto Wall are of two types: uniform and slatted wood.
Profondità 340 mm / Depth 340 mm Uniform: wood particle board Sp. 22 mm used as support for melamine, lacquered, glass and straw finishes.
Millerighe: hydrophobic black MDF panel Sp. 22 mm covered with wood veneer or matt lacquered milled to custom design measuring 26 + 6 mm.
The panels are fixed to the wall thanks to the help of the aluminium uprights.
Height and depth adjustments are integrated into the aluminium uprights allowing alignments to the millimeter on the cladding panels.
The maximum height of the panels is H. 2900 mm while for the fixing posts is H. 4000 mm; the difference can be filled thanks to top panels that can be
combined in height as a coating.
64 mm

404 mm
340 mm 40 mm Uniforme / Uniform Millerighe / Slatted wood

Riducibile in larghezza e altezza al millimetro senza supplemento. Riducibile in larghezza a passo 32 mm e altezza al millimetro senza
22 mm Can be reduced in width and height per millimeter without surcharge. supplemento.
2 mm It can be reduced in width to 32 mm pitch and height to the millimeter
without surcharge.

Uniforme / Uniform Millerighe / Slatted wood

Profondità 546 mm / Depth 546 mm

64 mm
da / from H. 2741 a / to H. 2900 mm
da / from H. 2581 a / to H. 2740 mm
40 mm da / from H. 2421 a / to H. 2580 mm
610 mm da / from H. 2261 a / to H. 2420 mm
22 mm
546 mm da / from H. 1941 a / to H. 2260 mm
2 mm
da / from H. 1301 a / to H. 1940 mm
da / from H. 661 a / to H. 1300 mm
H. 660 mm

L. 320 mm
da / from L. 321 a / to L. 640 mm
da / from L. 641 a / to L. 800 mm
da / from L. 801 a / to L. 960 mm
da / from L. 961 a / to L. 1280 mm
