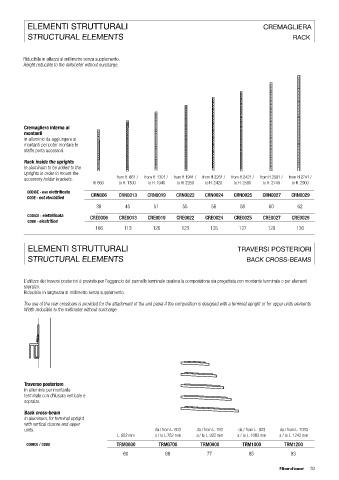

Page 41 - Palo Alto Wall DOLI-PW22-3

ELEMENTI STRUTTURALI MONTANTE INIZIALE / TERMINALE ELEMENTI STRUTTURALI CREMAGLIERA
STRUCTURAL ELEMENTS INITIAL / END UPRIGHTS STRUCTURAL ELEMENTS RACK

Riducibile in altezza al millimetro senza supplemento. Riducibile in altezza al millimetro senza supplemento.
Height reducible to the millimeter without surcharge. Height reducible to the millimeter without surcharge.

per montante INIZIALE
per INITIAL upright

40 mm
Cremagliera interna ai
montanti
40 mm in alluminio da aggiungere ai
montanti per poter montare le
staffe porta accessori.

Rack inside the uprights
Montanti iniziali / terminali in aluminum to be added to the
in alluminio con piedino uprights in order to mount the
compreso. accessory holder brackets. from H. 661 / from H. 1301 / from H.1941 / from H.2261 / from H.2421 / from H.2581 / from H.2741 /
Sp. 40 mm H. 660 to H. 1300 to H. 1940 to H. 2260 to H. 2420 to H. 2580 to H. 2740 to H. 2900
CODICE - non elettrificata
Start / end Uprights CODE - not electrified CRN006 CRN0013 CRN0019 CRN0022 CRN0024 CRN0025 CRN0027 CRN0029
in aluminum with foot included. from H. 661 / from H. 1301 / from H.1941 / from H.2261 / from H.2421 / from H.2581 / from H.2741 / from H.2901 /
Th. 40 mm H. 660 to H. 1300 to H. 1940 to H. 2260 to H. 2420 to H. 2580 to H. 2740 to H. 2900 to H. 4000 38 45 51 55 56 58 60 62
CODICE / CODE MIT0006 MIT0013 MIT0019 MIT0022 MIT0024 MIT0025 MIT0027 MIT0029 MIT0040 CODICE - elettrificata CRE0006 CRE0013 CRE0019 CRE0022 CRE0024 CRE0025 CRE0027 CRE0029
CODE - electrified
155 194 233 252 262 272 281 291 408 106 113 120 123 125 127 129 130

ELEMENTI STRUTTURALI MONTANTE CENTRALE ELEMENTI STRUTTURALI TRAVERSI POSTERIORI
STRUCTURAL ELEMENTS CENTRAL UPRIGHTS STRUCTURAL ELEMENTS BACK CROSS-BEAMS

Riducibile in altezza al millimetro senza supplemento.
Height reducible to the millimeter without surcharge. L’utilizzo dei traversi posteriori è previsto per l’aggancio del pannello terminale qualora la composizione sia progettata con montante terminale o per elementi
sopralzo.
Riducibile in larghezza al millimetro senza supplemento.

The use of the rear crossbars is provided for the attachment of the end panel if the composition is designed with a terminal upright or for upper units elements
per montante CENTRALE Width reducible to the millimeter without surcharge.
per CENTRAL upright 40 mm

58 mm

Traverso posteriore
in alluminio per montante
Montanti centrali terminale con chiusura verticale e
in alluminio con piedino compreso. sopralzo.
Sp. 40 mm
Back cross-beam
Central Uprights in aluminum, for terminal upright
in aluminum with foot included. from H. 661 / from H. 1301 / from H.1941 / from H.2261 / from H.2421 / from H.2581 / from H.2741 / from H.2901 / with vertical closure and upper
units.
Th. 40 mm H. 660 to H. 1300 to H. 1940 to H. 2260 to H. 2420 to H. 2580 to H. 2740 to H. 2900 to H. 4000 da / from L. 603 da / from L. 763 da / from L. 923 da / from L. 1083
L. 602 mm a / to L.762 mm a / to L. 922 mm a / to L. 1082 mm a / to L. 1242 mm
CODICE / CODE MCT0006 MCT0013 MCT0019 MCT0022 MCT0024 MCT0025 MCT0027 MCT0029 MCT0040 CODICE / CODE TRM0600 TRM0700 TRM0900 TRM1000 TRM1200
199 242 285 307 317 328 339 349 473 60 68 77 85 93

38 39
