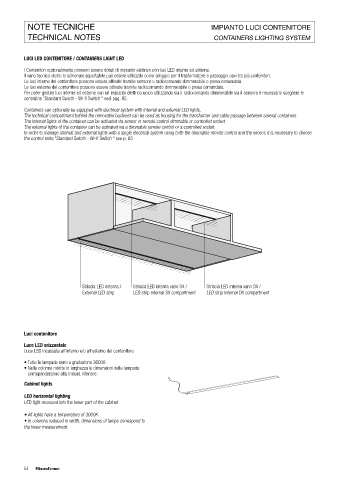

NOTE TECNICHE IMPIANTO LUCI CONTENITORE NOTE TECNICHE IMPIANTO LUCI CONTENITORE

TECHNICAL NOTES CONTAINERS LIGHTING SYSTEM TECHNICAL NOTES CONTAINERS LIGHTING SYSTEM

LUCI LED CONTENITORE / CONTAINERS LIGHT LED PASSAGGIO CAVI TRA BOISERIE E CONTENITORI / CABLE PASSAGE BETWEEN BOISERIE AND CONTAINERS

I Contenitori opzionalmente possono essere dotati di impianto elettrico con luci LED interne ed esterne. È possibile collegare uno o più contenitori con un impianto elettrico alloggiando il trasformatore nel vano tecnico dietro lo schienale asportabile e prevenendo
Il vano tecnico dietro lo schienale asportabile può essere utilizzato come alloggio per il trasformatore e passaggio cavi tra più contenitori. un foro passacavi nel telaio della boiserie ( supplemento vedi pag. 91), così da permettere il passaggio cavi tramite il vano tecnico della boiserie al secondo
Le luci interne del contenitore possono essere attivate tramite sensore o radiocomando dimmerabile o presa comandata. contenitore sovrastante o sottostante.
Le luci esterne del contenitore possono essere attivate tramite radiocomando dimmerabile o presa comandata.
Per poter gestire luci interne ed esterne con un impianto elettrico unico utilizzando sia il radiocomando dimmerabile sia il sensore è necessario scegliere le It is possible to connect one or more containers with an electrical system by housing the transformer in the technical compartment behind the removable
centraline “Standard Swicth - Wi-fi Switch “ vedi pag. 85. backrest and preventing a cable hole in the frame of the boiserie (surcharge see page. 91), so as to allow the passage of cables through the technical com-
partment of the boiserie to the second container above or below.
Containers can optionally be equipped with electrical system with internal and external LED lights.
The technical compartment behind the removable backrest can be used as housing for the transformer and cable passage between several containers.
The internal lights of the container can be activated via sensor or remote control dimmable or controlled socket.
The external lights of the container can be activated via a dimmable remote control or a controlled socket. 62 mm.
In order to manage internal and external lights with a single electrical system using both the dimmable remote control and the sensor, it is necessary to choose
the control units “Standard Swicth - Wi-fi Switch “ see p. 85

vano tecnico contenitore /
container utility space
muro boiserie Puzzle /

Puzzle boiserie

Striscia LED esterna / Striscia LED interna vano SX / Striscia LED interna vano DX /
External LED strip LED strip internal SX compartment LED strip internal DX compartment
IMPIANTO CON RADIOCOMANDO DIMMERABILE - FINO A 4 LED /
SYSTEM WITH RADIO REMOTE CONTROL DIMMABLE - UP TO 4 LEDS

Luci contenitore
morsettiera 4 posti / terminal block 4 places
Luce LED orizzontale
Luce LED incassata all’interno e/o all’esterno del contenitore
alimentatore /
power supply unit
• Tutte le lampade sono a gradazione 3000K.
• Nelle colonne ridotte in larghezza le dimensioni delle lampade led
corrisponderanno alla misura inferiore. sensore movimento luce Led /
Led light motion sensor
Cabinet lights

LED horizontal lighting centralina Standard Switch - Wi-Fi Switch /
LED light recessed into the lower part of the cabinet Standard Switch - Wi-Fi Switch control unit
• All lights have a temperature of 3000K.
• In columns reduced in width, dimensions of lamps correspond to
the lower measurement.
radiocomando portatile /
portable radio remote control
