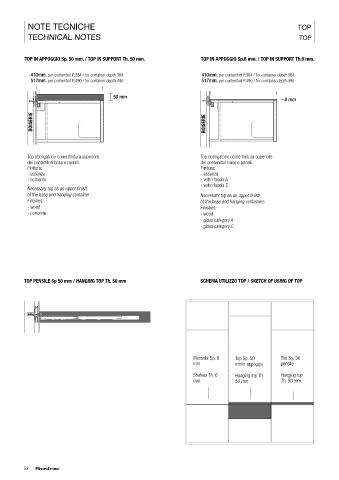

NOTE TECNICHE TOP NOTE TECNICHE MENSOLE ALLUMINIO

TECHNICAL NOTES TOP TECHNICAL NOTES ALUMINUM SHELVES

TOP IN APPOGGIO Sp. 50 mm. / TOP IN SUPPORT Th. 50 mm. TOP IN APPOGGIO Sp.6 mm. / TOP IN SUPPORT Th.6 mm. MENSOLA ALLUMINIO / ALUMINIUM SHELF

Estruso di alluminio pieno Sp. 6 mm.
410mm. per contenitori P.384 / for container depth 384 410mm. per contenitori P.384 / for container depth 384 Opzionalmente integrabile con la spalletta.
517mm. per contenitori P.490 / for container depth 490 517mm. per contenitori P.490 / for container depth 490
Dotata di sistema anti sganciamento.
Finiture: 6 mm
50 mm 6 mm - Canna di fucile 524
- Altri metalli verniciati 270 mm

BOISERIE BOISERIE Extruded solid aluminium Sp. 6 mm.
Optionally integrable with side panel.
Equipped with anti release system.
Finishes:
- Gun metal 524
- Other metals varnished

Top obbligatorio come finitura superiore Top obbligatorio come finitura superiore
dei contenitori base e pensili. dei contenitori base e pensili.
Finitura: Finitura:
- essenza - essenza
- cemento - vetro fascia A
- vetro fascia C
Necessary top as an upper finish Sistema di anti sganciamento.
of the base and hanging container Necessary top as an upper finish System of anti release.
Finishes: of the base and hanging containers
- wood Finishes:
- concrete - wood
- glass category A
- glass category C
NOTE TECNICHE SPALLA DIVISORIA
NOTE TECNICHE DIVIDING SIDE PANEL

SPALLA DIVISORIA TRA DUE MENSOLE / DIVIDING SIDE PANEL BETWEEN TWO SHELVES
Le spalle divisorie sono trafilato di alluminio Sp. 10 mm. rastremato a Sp. 6 mm nella parte anteriore.
TOP PENSILE Sp 50 mm / HANGING TOP Th. 50 mm SCHEMA UTILIZZO TOP / SKETCH OF USING OF TOP
Si possono posizionare tra due mensole di alluminio a passo 32 mm sull’orizzontalità della boiserie, mentre
l’altezza è fissa H. 320 mm.
Non si possono mettere le spalle sulla giunzione di due mensole.

The partitions are drawn aluminum Sp. 10 mm. tapered to Sp. 6 mm in the front.
They can be placed between two alluminium shelves of each 32 mm on the horizontal of the boiserie,
while the height is fixed H. 320 mm.
You can not put side panels on the junction of two shelves.

Mensola Sp. 6 Top Sp. 50 Top Sp. 50
mm mmin appoggio pensile

Shelves Th. 6 Hanging top Th. Hanging top
mm 50 mm Th. 50 mm

NO
